정보기기운용기능사 실기 기출문제 풀이 : 12회
[기출문제]
1.요구사항
가. 주어진 자료(기출유형 12회.pka)를 참고하여 네트워크 구성 작업을 완성하시오.
나. 네트워크를 구성 후 최종 산출물(비번호.pka)을 USB에 저장하여 제출하시오.
다. “ISP" 라우터와 "IDC_Server" 서버는 이미 구성되어 있으니 설정하지 마시오
※ 주어지지 않은 설정 값에 대해서는 유효한 값 내에서 임의로 사용하시오.
2. 작업 내용
가. IP 주소
ㆍ네트워크 주소 172.16.0.0/24을 PC0에 60명,PC1에 20명,PC2에 9명 순으로 서브네팅 하시오
나. PC의 IP 주소와 게이트웨이
ㆍ모든 네트워크에서 ip 주소는 할당 가능한 첫 번째 주소를 할당하고,게이트웨이 주소는 할당 가능한 마지막 번째 주소를 할당 하시오
- 토폴로지에 명시된 네트워크 주소를 토대로 다음을 참고하여 IP를 설정하고 각 네트워크 장치를 활성화 하시오(DCE에 Clock rate : 64000으로 설정)
다. VLAN
ㆍVLAN 할당
- 표를 참고하여 S1에 VLAN을 구성하시오
ㆍInter-Vlan 구성
- R1의 Fa0/0 포트에 서브인터페이스(Sub-Interface)를 구성하시오.서브 인터페이스 이름은 각 VLAN의 ID 값을 사용하고 위 『나 IP 주소 및 장치 설정 → IP 주소 할당』 항의 표를 참고하여 IP 주소를 설정하시오(예. “VLAN 100"의 서브인터페이스 이름은 ”Fa0/0.100“으로 구성)
- VLAN 통신을 위하여 각 서브인터페이스에 IEEE 802.1q 프로토콜을 적용하시오.
- R1의 Fa0/0 포트와 Switch Fa0/24 포트에서 모든 VLAN Data가 전송되도록 하시오.
라. 라우팅
ㆍR1 라우터와 ISP 라우터는 Ripv2를 이용하여 라우팅 정보를 교환합니다. R1에 Ripv2 프로토콜로 라우팅 정보가 전달되게 설정하시오.
ㆍ자동 요약 기능을 해제하시오.
ㆍ이외 정적 라우팅 또는 기본라우팅(Default routing)을 설정하지 마시오.
[풀이]
- IP 설정
ㆍ기존에 주어진 네트워크 주소 200.180.30.0/24를 서브넷팅을 해야하는데, 각각의 네트워크가 호스트수가 다르게 나누어져있으므로, VLSM(가변길이 서브넷마스크)를 해야 한다.
ㆍ30개의 호스트 수를 지원하는 마스크 수는 2의 5승으로, 호스트수는 32. 서브넷마스크는 255.255.255.224이다.
따라서 IP 범위는 200.180.30.0 ~ 200.180.30.31
ㆍ12개의 호스트 수를 지원하는 마스크 수는 2의 4승으로, 호스트수는 16. 서브넷마스크는 255.255.255.240이다.
따라서 IP 범위는 200.180.30.32 ~ 200.180.30.47
ㆍ5개의 호스트 수를 지원하는 마스크 수는 2의 4승으로, 호스트수는 8. 서브넷마스크는 255.255.255.248이다.
따라서 IP 범위는 200.180.30.48 ~ 200.180.30.55
ㆍ호스트수가 32이면 실제로 사용가능한 호스트는 맨 앞과 맨 뒤를 제외한 30이다.

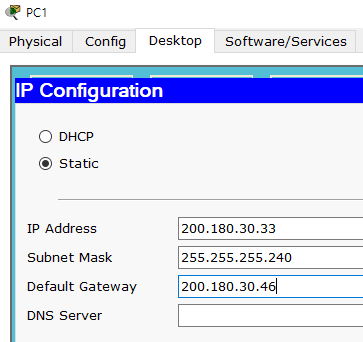

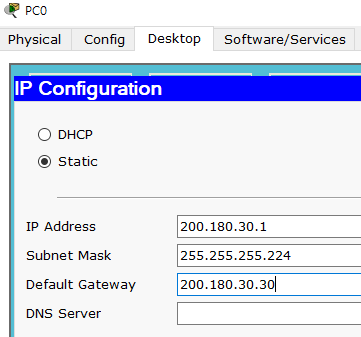

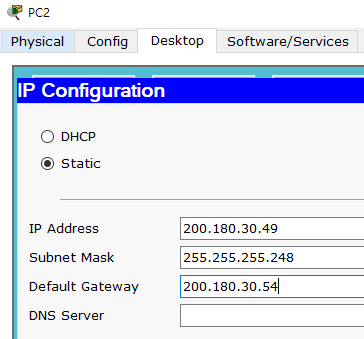

ㆍ앞에서 구한 각각의 서브넷의 네트워크 주소와 서브넷마스크를 이용해 PC IP를 입력한다.
- Switch0 설정
ㆍvlan (number) 명령어를 이용해 VLAN 구성.
ㆍname 명령어를 이용해 VLAN 이름 저장.
ㆍ각 포트에 VLAN 번호 설정.
ㆍTrunk 설정
- R1 설정
ㆍ 포트 활성화

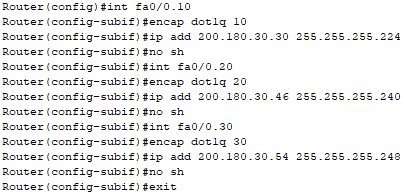

ㆍ Inter-VLAN 설정
ㆍdot1Q 프로토콜 적용
ㆍ 시리얼 포트 설정
ㆍ포트 활성화, 라우터 IP 설정 및 clock rate 속도 설정

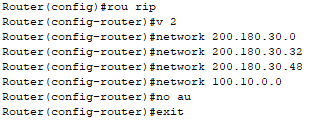

ㆍ 라우팅 설정 (RIPv2)
ㆍRIP 프로토콜 및 버전 2 선언
ㆍ인접한 네트워크 입력
ㆍ자동 요약 설정 해지
- 테스트

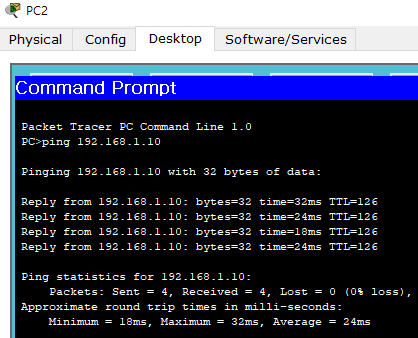

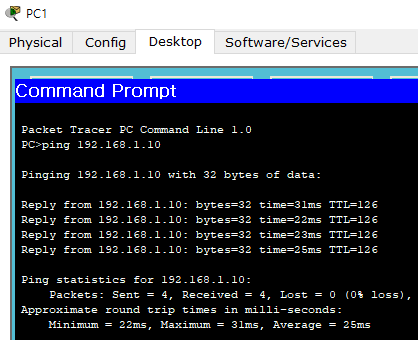

ㆍ Ping Test

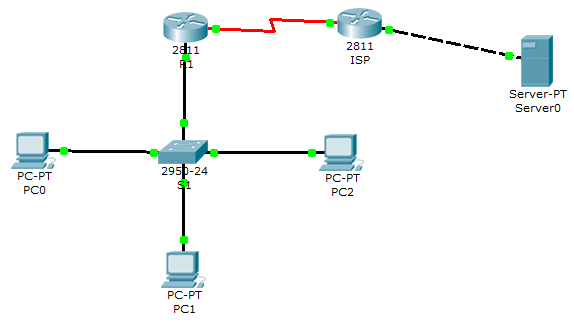

ㆍ 최종 구성 화면
