정보기기운용기능사 실기 기출문제 풀이 : 9회
[기출문제]
1.요구사항
가. 주어진 자료(기출유형 09회.pka)를 참고하여 네트워크 구성 작업을 완성하시오.
나. 네트워크를 구성 후 최종 산출물(비번호.pka)을 USB에 저장하여 제출하시오.
2. 작업 내용
가. IP 주소 설정 확인 및 라우팅 설정
ㆍ장비의 설정 내용을 확인하고 위 표를 참조하여 각 장비 설정을 완성하시오
ㆍ장비 이름은 도면처럼 변경하시오
ㆍ라우팅은 Eigrp(Process-ID는 유효한 값 내에서 수험자 임의로 사용)를 사용하여 Full-routing을 설정하시오
ㆍ R1과 ISP 라우터에 OSPF(모두 Area 0에 속해야 하며 Process-ID는 유효한 값 내에서 수험자 임의로 사 용)를 사용하여 Full-routing을 설정하시오
나. R1 설정
ㆍ라우터의 이름을 R1으로 변경하시오.
ㆍ라우터 R1에 콘솔및 텔넷 접속시 Server0에 Radius 인증을 받아 접속하여야 하며 이때 사용되는 ID는 "master" , 패스워드는 "admin##"이 되도록 Server0을 설정하시오.key 값으로 "router"를 사용한다.
ㆍR1 WAN 구간의 Encapsulation 방식을 PPP PAP 방식으로 변경하되 아래 조건을 만족시키시오.
- 사용자 이름 : 라우터 이름
- 암호 : admin##
다. ISP 설정
ㆍ라우터의 이름을 ISP로 변경하시오
ㆍISP에 SSH를 설정하시오
- 사용자 이름 : idssh
- 암호 : passh
- 도메인 이름 : skill.com
- key : 512
ㆍISP WAN 구간의 Encapsulation 방식을 PPP PAP 방식으로 변경하되 아래 조건을 만족시키시오
- 사용자 이름 : 라우터 이름
- 암호 : admin##
라. PC 및 Server 설정
ㆍPC1만 웹서버에 접속하지 못하도록 하시오
ㆍ서버에 "http://www.skill.com"으로 DNS를 설정하시오
[풀이]
- IP 설정

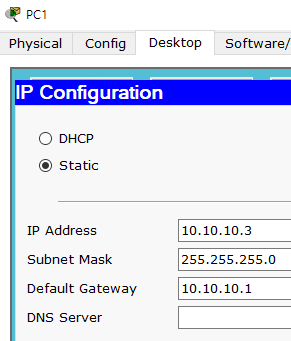

ㆍPC와 Server에 입력되어 있는 IP주소와 서브넷 마스크, 문제에 주어진 포트 IP주소를 참고하여 게이트웨이 주소를 입력
ㆍPC의 경우 R1(Fa0/1) 주소가 10.10.10.1/24 이므로 해당 주소가 PC 2대의 게이트웨이
ㆍServer의 경우 ISP(Fa0/0) 주소가 20.20.20.1/24 이므로 해당 주소가 Server의 게이트웨이

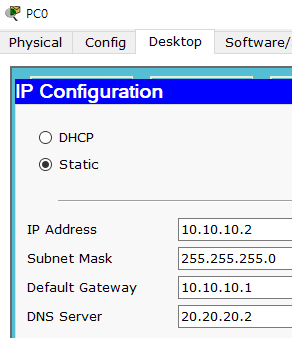

ㆍPC0의 경우 웹서버에 접속 해야하므로, DNS Server주소에 Server0 주소인 20.20.20.2를 입력

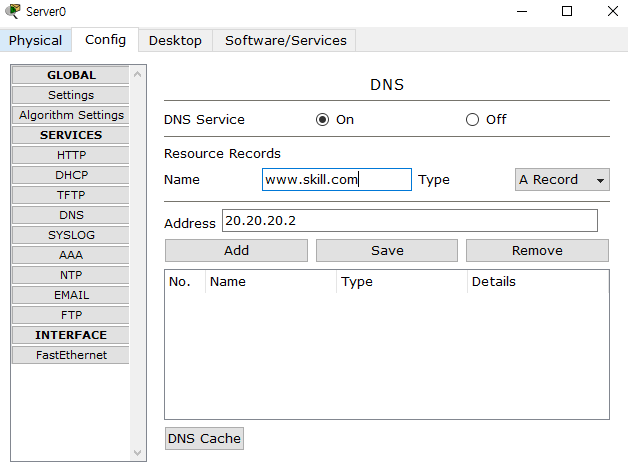

- DNS 설정
ㆍName은 www.skill.com / Adress는 20.20.20.2 (Server IP 주소)
- Switch0 설정
ㆍ문제에서 주어진 것이 없으므로 별도의 설정 필요 없음
- R1 설정
ㆍ 호스트 이름 설정
ㆍ 주소 설정
ㆍ 시리얼 포트 설정
ㆍ포트 활성화, 라우터 IP 설정 및 clock rate 속도 설정
ㆍ 라우팅 설정 (OSPF)
ㆍrou ospf (임의 번호)
ㆍnetwork (인접한 네트워크 주소) area (임의 ID)
ㆍRadius 인증 AAA 설정

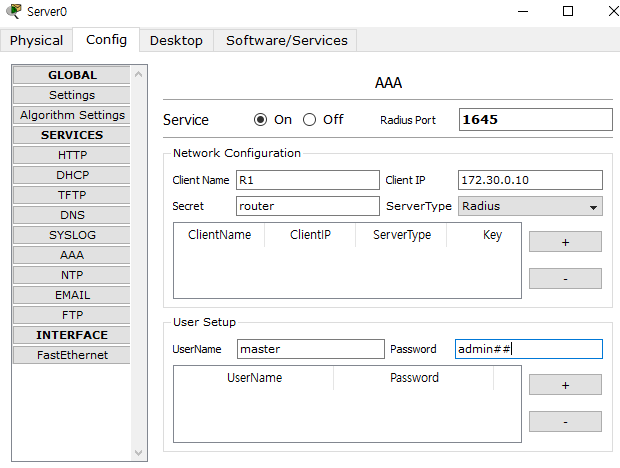

- 서버 설정
ㆍ Server On 설정
ㆍClient Name : 라우터 이름 / Client IP : 라우터 IP / Secret : 키값 입력
ㆍUserName, Password : Radius 인증으로 접속 시 사용되는 ID/PW

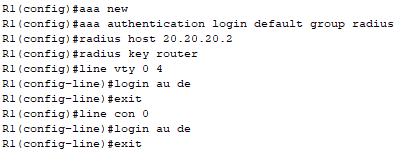

- 라우터 설정
ㆍaaa new >> aaa 서버 작동
ㆍaaa authentication login default group radius >> 로그인 인증 설정
ㆍradius host 20.20.20.2 >> 서버 주소 설정
ㆍradius key router >> 키값 설정
ㆍlogin au de >> 설정한 인증 설정 적용

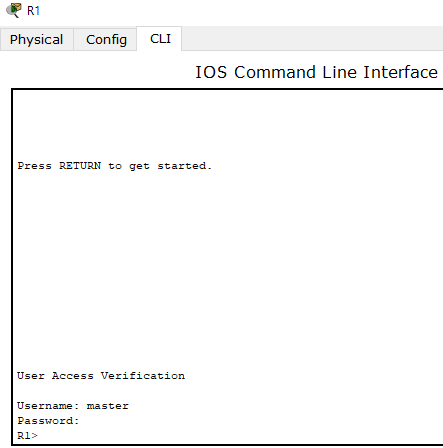

- Radius 인증 AAA 설정 테스트
ㆍ 라우터 PPP-PAP 설정
ㆍusername (상대방 아이디) password (상대방 패스워드)
ㆍencap ppp : WAN 구간 캡슐화 방식을 PPP 프로토콜 설정
ㆍppp au ppp : ppp 인증방식을 pap로 설정
ㆍppp pap sent (현재 라우터 장비 이름) passwod (PW)
- ISP 설정
ㆍ 호스트 이름 설정
ㆍ 주소 설정
ㆍ 시리얼 포트 설정
ㆍ포트 활성화, 라우터 IP 설정 및 clock rate 속도 설정
ㆍ 라우팅 설정
ㆍrou ospf (임의 번호)
ㆍnetwork (인접한 네트워크 주소) area (임의 ID)
ㆍ 라우터 PPP-PAP 설정
ㆍusername (상대방 아이디) password (상대방 패스워드)
ㆍencap ppp : WAN 구간 캡슐화 방식을 PPP 프로토콜 설정
ㆍppp au ppp : ppp 인증방식을 pap로 설정
ㆍppp pap sent (현재 라우터 장비 이름) passwod (PW)
ㆍ SSH 설정
ㆍuser (ID) password (PW) : 텔넷 접속을 위한 사용자 이름/암호 설정
ㆍip domain name : 도메인 이름 설정
ㆍcry key gen rsa : 키 설정방식 입력
ㆍ비트수 설정
ㆍtransport in ssh : SSH 방식으로만 접속할 수 있도록 설정
- SSH 접속 테스트
- 테스트

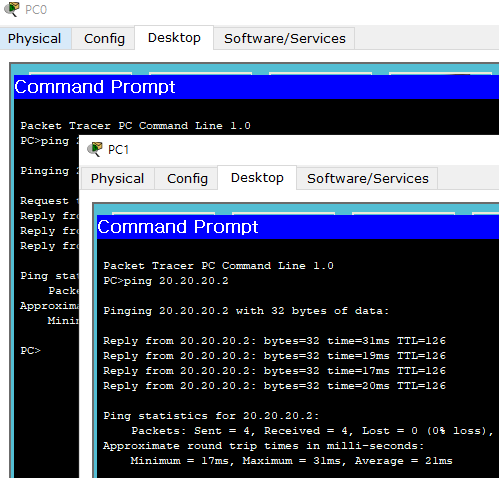

ㆍ Ping Test

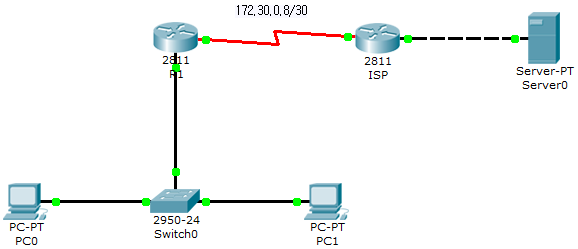

ㆍ 최종 구성 화면
