정보기기운용기능사 실기 기출문제 풀이 : 8회

[기출문제]

1.요구사항

      가. 주어진 자료(기출유형 08회.pka)를 참고하여 네트워크 구성 작업을 완성하시오.

      나. 네트워크를 구성 후 최종 산출물(비번호.pka)을 USB에 저장하여 제출하시오.

      다. "IDC_Server" 서버는 이미 구성되어 있으니 설정하지 마시오.

         ※ 주어지지 않은 설정 값에 대해서는 유효한 값 내에서 임의로 사용하시오.

2. 작업 내용

     가. 시스템 설정

      ㆍDefault Gateway는 할당 가능한 마지막 주소를 사용하세요.

      ㆍRouter에서 “Privileged mode"에 접속하기 위해 ”admin##" 암호를 입력하도록 하시오

      ㆍRouter는 관리용네트워크에서만 텔넷 접속이 가능하도록 설정하시오.(암호는 admin## 사용)



     나. IP 주소 및 장치 설정

          ㆍIP 주소 할당

                    - 표를 참고하여 각 장비의 네트워크장치(Interface)에 IP 주소를 할당하고 필요할 경우 각 네트워크 장비의 해당 장치를 활성화 하시오.

          ㆍDHCP

                    - 각 PC가 라우터로부터 ip 주소를 동적으로 받아올 수 있도록 설정하시오.

                    - DHCP 영역 이름은 해당 VLAN 이름을 사용하시오. (예시 Server_net,Manage_net,Student_net,Teacher_net)

     다. VLAN

          ㆍVLAN 할당

                    - 표를 참고하여 Switch에 VLAN을 구성하시오.

          ㆍInter-Vlan 구성

                    - R1의 Fa0/0 포트에 서브인터페이스(Sub-Interface)를 구성하시오. 서브 인터페이스 이름은 각 VLAN의 ID 값을 사용하고 위 『나 IP 주소 및 장치 설정 → IP 주소 할당』 항의 표를 참고하여 IP 주소를 설정 하시오.

                    - VLAN 통신을 위하여 각 서브인터페이스에 IEEE 802.1q 프로토콜을 적용하시오.

                    - R1의 Fa0/0 포트와 각 Switch의 Fa0/24 포트에서 모든 Data가 전송되도록 설정하시오.



     라. 서비스 접속

          ㆍ웹 서비스 접속

                    - 각 PC에서 웹브라우저를 열고 “http://skills.com"에 접속하여 아래와 같이 접 속 되는지 확인하시오  (“http://skills.com" 사이트는 Server에 미리 구성되있음).

---

[풀이]

- S1 설정

          ㆍvlan (number) 명령어를 이용해 VLAN 구성.

          ㆍname 명령어를 이용해 VLAN 이름 저장.

---

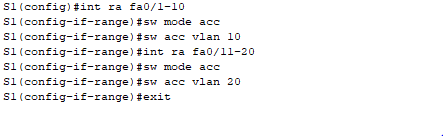

          ㆍ각 포트에 VLAN 번호 설정.

---

          ㆍ포트에 Trunk 설정

---

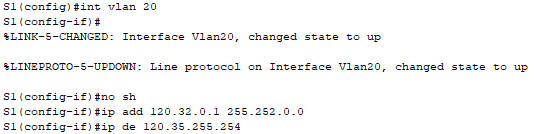

          ㆍSwitch IP 설정

          ㆍint vlan 20 >> VLAN 20 인터페이스 설정

          ㆍip add >> IP 주소 설정

          ㆍip de >> 스위치 게이트웨이 설정

---

- S2 설정

          ㆍvlan (number) 명령어를 이용해 VLAN 구성.

          ㆍname 명령어를 이용해 VLAN 이름 저장.

---

          ㆍ각 포트에 VLAN 번호 설정.

---

          ㆍ포트에 Trunk 설정

---

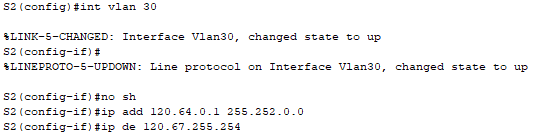

          ㆍSwitch IP 설정

          ㆍint vlan 30 >> VLAN 30 인터페이스 설정

          ㆍip add >> IP 주소 설정

          ㆍip de >> 스위치 게이트웨이 설정

---

- R1 설정

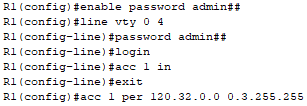

   ㆍ 접속 설정

           ㆍPrivilege mode 접속시 암호 설정

           ㆍTelnet 접속 시 인증 암호 설정

           ㆍacc 1 in >> Telnet ACL 설정 인증

---

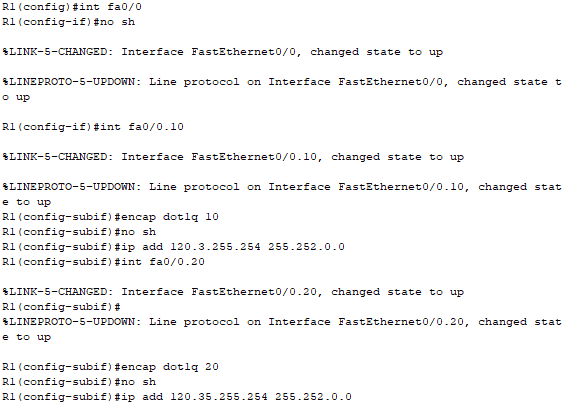

   ㆍ Inter-VLAN 설정

          ㆍ포트 활성화, dot1Q 프로토콜 적용

---

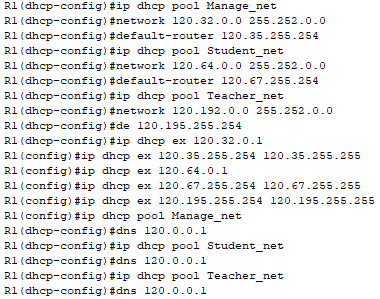

   ㆍ DHCP 설정

          ㆍip dhcp pool (pool 이름)

          ㆍnetwork (할당 될 네트워크 주소)

          ㆍdefault-router (할당 될 게이트웨이 주소)

          ㆍdns (할당될 서버 주소)

          ㆍip dhcp ex (할당되면 안되는 주소대역 시작주소) (할당되면 안되는 주소대역 마지막주소)

---

- 테스트

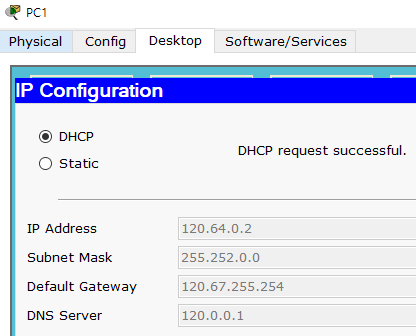

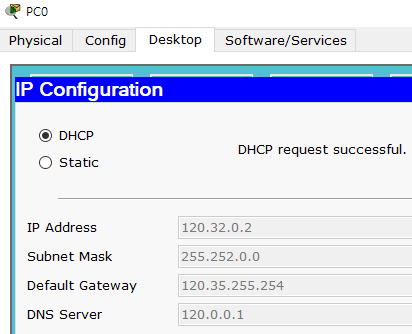

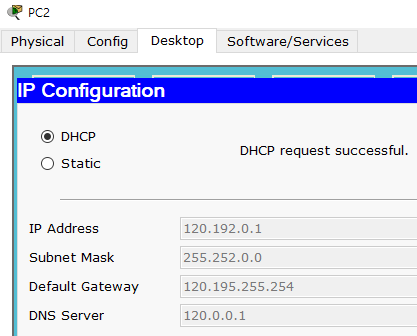

   ㆍ DHCP 할당 확인

---

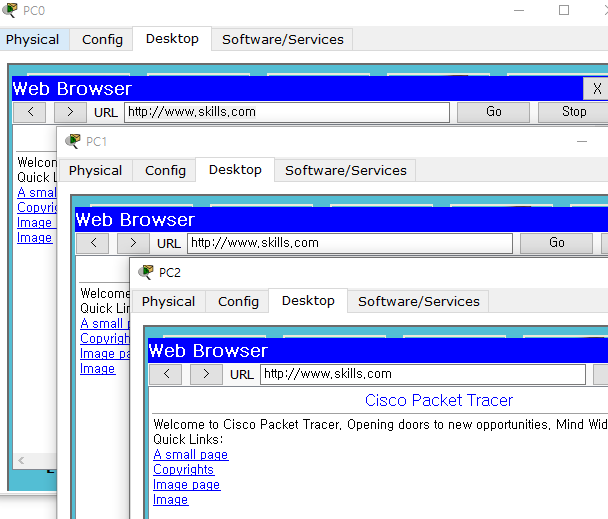

   ㆍ 웹 접속 Test

---

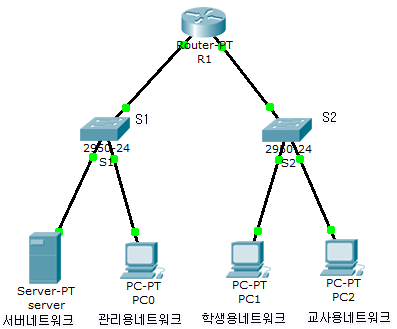

   ㆍ 최종 구성 화면
