정보기기운용기능사 실기 기출문제 풀이 : 5회
[기출문제]
1.요구사항

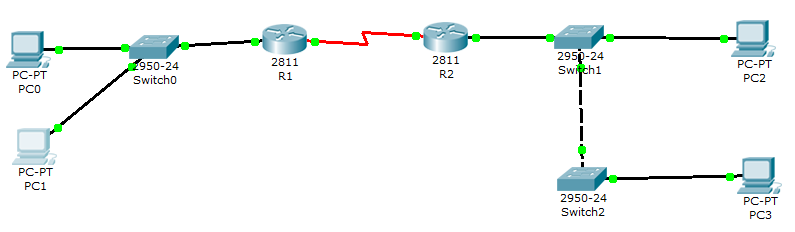

가. 주어진 자료(기출유형 05회.pka)를 참고하여 네트워크 구성 작업을 완성하시오.
나. 네트워크를 구성 후 최종 산출물(비번호.pka)을 USB에 저장하여 제출하시오.
※ 주어지지 않은 설정 값에 대해서는 유효한 값 내에서 임의로 사용하시오.
2. 작업 내용
가. 시스템 설정
ㆍIP 주소 및 장치 설정
- 토폴로지에 명시된 네트워크 주소를 토대로 다음을 참고하여 IP를 설정하고 각 네트워크 장치를 활성화 하시오(DCE에 Clock rate : 64000으로 설정)
ㆍ게이트웨이 설정
- 토폴로지의 모든 PC 및 SW0의 게이트웨이 또는 Default Gateway를 해당 서브넷에서 호스트에 할당 가능한 마지막 주소로 할당하시오.
나. VLAN 할당
- 표를 참고하여 SW1,SW2에 VLAN을 구성하시오.
다. Inter-Vlan 구성
ㆍR2의 Fa0/0에 서브 인터페이스를 구성하시오.서브 인터페이스의 이름은 각 VLAN의 ID 값을 사용하고 위 “나. IP 주소 및 장치 설정 -> 1) IP 주소 할당” 항의 표를 참고하여 IP 주소를 설정 하시오
(ex. ‘VLAN 100’의 서브인터페이스 이름은 ‘Fa0/0.100’으로 구성).
ㆍVLAN 통신을 위하여 각 서브인터페이스에 IEEE 802/1q 프로토콜을 적용하시오.
- R2 Fa0/0, SW1 Fa0/23, Fa0/24, SW2 Fa0/24 포트들은 모든 VLAN Data가 전송되도록 하시오.
라. 암호 설정
ㆍR1 라우터에 콘솔 접속 시 유저네임 master, 암호 admin##으로 설정하시오.
ㆍR1 및 R2 라우터에 Privilege Mode 접속 시 암호를 admin##으로 설정하시오.
마. 라우팅 설정
ㆍRIPv2
- 두 개의 라우터에서 모든 PC간에 통신이 원활히 되도록 RIPv2 설정하시오.
- 각 라우터의 LAN구간으로 라우팅 업데이트 정보가 전송되지 않도록 설정하시오.
- 라우팅 설정 시 서브넷 정보가 요약되지 않도록 설정하시오.
[풀이]
- IP 설정

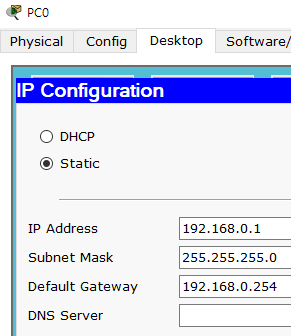

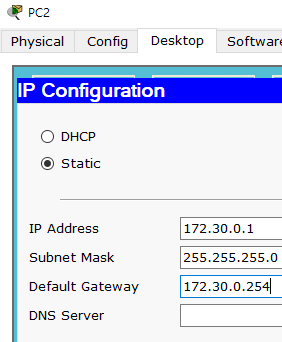

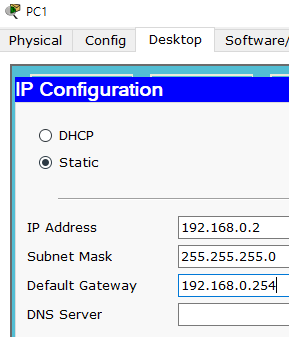

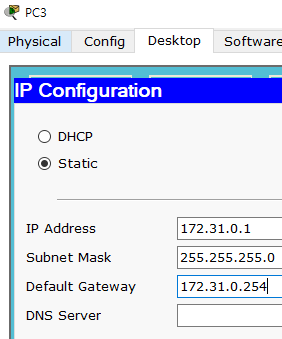

ㆍ주어진 정적 IP, 서브넷마스크, 게이트웨이를 이용해 2대의 PC IP 할당.
ㆍ서브넷마스크가 /24 이므로, 변환하면 255.255.255.0. 따라서 와일드카드는 0.0.0.255
- Switch0 설정
ㆍSwitch IP 설정
- Switch1 설정
ㆍvlan (number) 명령어를 이용해 VLAN 구성.
ㆍname 명령어를 이용해 VLAN 이름 저장.
ㆍ포트에 VLAN 번호 설정.
ㆍTrunk 설정
- Switch2 설정
ㆍvlan (number) 명령어를 이용해 VLAN 구성.
ㆍname 명령어를 이용해 VLAN 이름 저장.
ㆍ포트에 VLAN 번호 설정.
ㆍTrunk 설정
- R1 설정
ㆍ 접속 설정
ㆍPrivilege mode 접속시 암호 설정
ㆍ콘솔 접속시 사용자 이름과 암호 설정 및 콘솔, Telnet 로컬인증 설정
ㆍ 동작 설정

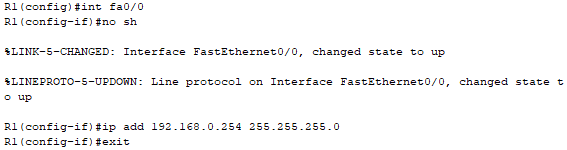

ㆍf0/0 포트 활성화
ㆍ 시리얼 포트 설정
ㆍ 라우팅 설정
ㆍRIP 프로토콜 및 버전 2 선언
ㆍ인접한 네트워크 입력
ㆍ자동 요약 설정 해지 및 업데이트 정보가 f0/0/ 포트로 전달되지 않도록 설정
- R2 설정
ㆍ 접속 설정
ㆍPrivilege mode 접속시 암호 설정
ㆍ Inter-VLAN 설정

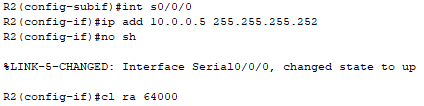

ㆍ 시리얼 포트 설정
ㆍ 라우팅 설정
ㆍRIP 프로토콜 및 버전 2 선언
ㆍ인접한 네트워크 입력
ㆍ자동 요약 설정 해지 및 업데이트 정보가 f0/0/ 포트로 전달되지 않도록 설정
- 테스트
ㆍ Ping Test
ㆍ 최종 구성 화면
