[문제]
1.요구사항
가. 주어진 자료(기출유형 02회.pka)를 참고하여 네트워크 구성 작업을 완성하시오.
나. 네트워크를 구성 후 최종 산출물(비번호.pka)을 USB에 저장하여 제출하시오.
다. “ISP" 라우터와 "IDC_Server" 서버는 이미 구성되어 있으니 설정하지 마시오.
※ 주어지지 않은 설정 값에 대해서는 유효한 값 내에서 임의로 사용하시오.
2. 작업 내용
가. 시스템 설정
ㆍ콘솔 접속 메시지
- R1에서 콘솔로 접속 시 “## Welcom R1 Router ##" 메시지가 보이도록 하시오.
ㆍ콘솔 로그인
- R1에서 콘솔을 통하여 연결 할 경우 "master" 사용자로,암호는 “admin##”으로 로그인 하도록 구성하도록 하시오.
ㆍ암호 설정
- R1에서 “Privileged mode"에 접속하기 위해 ”admin##" 암호를 입력하도록 하시오.
나. IP 주소 및 장치 설정
ㆍIP 주소 할당
- 표를 참고해 각 장비의 네트워크장치(Interface)에 IP 주소를 할당하고 필요할 경우 각 네트워크장비의 해당 장치를 활성화 하시오.
ㆍ게이트웨이 설정
- Sales_PC, Manage_PC, S1의 게이트웨이(Gateway) 또는 Default Gateway를 해당 서브넷에서 호스트 의 할당 가능한 마지막 IP 주소로 설정하시오.
ㆍ네임서버 설정
- Sales_PC, Manage_PC의 네임서버(DNS Server) 주소를 IDC_Server의 IP 주소로 설정.
다. VLAN
ㆍVLAN 할당
- 표를 참고하여 S1에 VLAN을 구성하시오.
ㆍInter-Vlan 구성
- R1의 Fa0/0 포트에 서브인터페이스(Sub-Interface)를 구성하시오. 서브 인터페이스 이름은 각 VLAN의ID 값을 사용하고 위 『나 IP 주소 및 장치 설정 → IP 주소 할당』 항의 표를 참고하여 IP 주소를 설정하시오
(예. “VLAN 100"의 서브인터페이스 이름은 ”Fa0/0.100“으로 구성).
- VLAN 통신을 위하여 각 서브인터페이스에 IEEE 802.1q 프로토콜을 적용하시오.
- R1의 Fa0/0 포트와 S1의 Fa0/24 포트에서 모든 VLAN Data가 전송되도록 하시오.
라. 라우팅 설정정
ㆍVLAN 할당
- 표를 참고하여 S1에 VLAN을 구성하시오.R1 라우터에서 ISP 라우터를 통해 외부로 데이터가 전달될 수 있도록 기본 라우팅(Default Routing)을 구성하시오
- 라우팅 경로는 R1에서 CDP를 사용하여 ISP 라우터의 “Se0/0/0"에 할당된 IP 주소를 확인 후 구성하시 오. 단,정적 라우팅 구성 시 인터페이스 이름은 사용하지 마시오
마. 서비스 접속
ㆍ웹 서비스 접속
- Sales_PC와 Manage_PC에서 웹브라우저를 열고 www.skills.com" 에 접속하여 아래와 같이 접속되는지 확인하시오 (사이트는 IDC_Server에 미리 구성되있음)
[풀이]

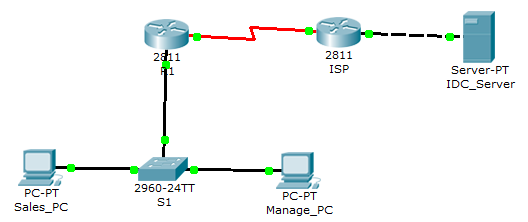

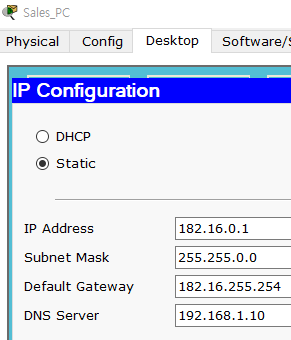

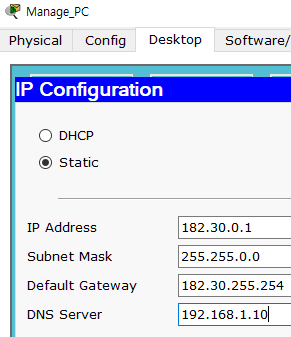

- IP 설정
ㆍ주어진 정적 IP, 서브넷마스크, 게이트웨이를 이용해 2대의 PC 할당.
ㆍ서브넷 마스크가 /16 이므로, 변환하면 255.255.0.0이 되며 게이트웨이는 해당 서브넷에서 마지막 IP 주소이므로 x.x.255.254 (네트워크 주소가 x.x.0.0 이기 때문)
- Switch 설정

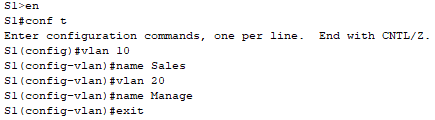

> vlan (number) 명령어를 이용해 VLAN 구성
> name 명령어를 이용해 VLAN 이름 저장

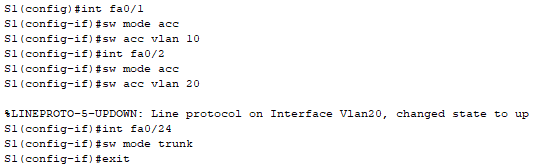

> 각 포트에 VLAN 할당 및 Trunk 설정
> 스위치 S1 IP 주소 할당
- R1 설정
ㆍ 접속 설정
> 콘솔 접속시 사용할 사용자 이름과 암호 설정
> privilege mode 접속 시 암호 설정
> line con 0 >> console 접속 설정
> login local >> 로컬 인증 설정 활성화
> 배너 설정

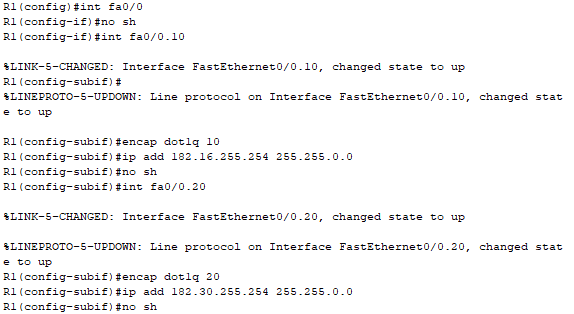

ㆍ Inter-VLAN 설정

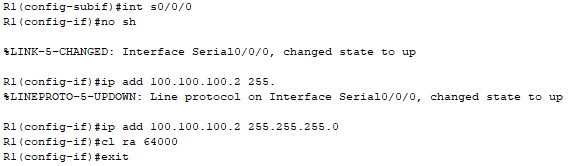

ㆍ 시리얼 포트 설정
ㆍ 라우팅 설정

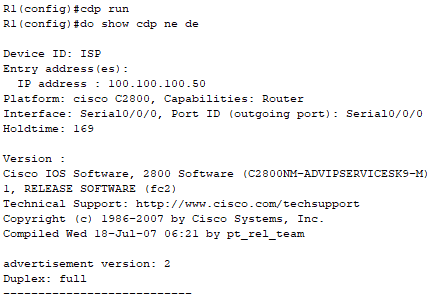

> cdp run >> cdp 명령 실행
> do show cdp neighbor default >> R1 라우터에 연결된 장비의 주소 확인
> 기본 라우팅 설정 (따라서 앞 두 IP는 0.0.0.0 으로 입력)
- 테스트

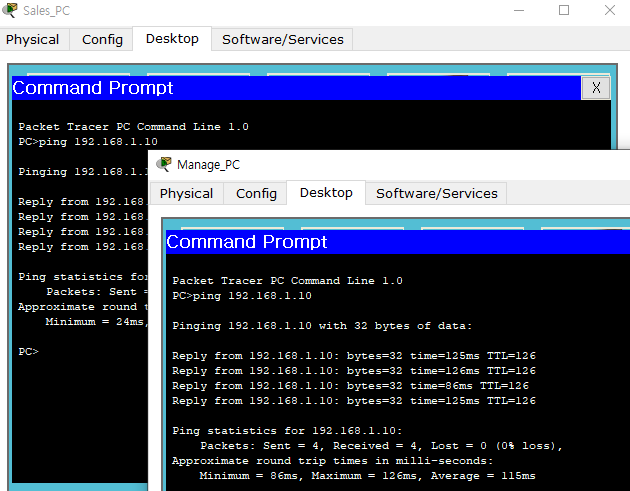

ㆍ Ping Test
ㆍ 웹 접속 Test
ㆍ 최종 구성 화면
