[문제]
1.요구사항

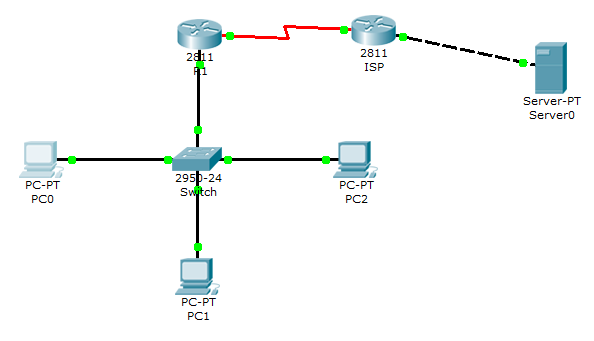

가. 주어진 자료(기출유형 01회.pka)를 참고하여 네트워크 구성 작업을 완성하시오.
나. 네트워크를 구성 후 최종 산출물(비번호.pka)을 USB에 저장하여 제출하시오.
2. 작업 내용
가. IP 주소 설정
1) 토폴로지를 참조하여 IP 주소를 설정하고 라우터의 인터페이스를 활성화하시오(R1과 ISP 라우터 사이의 Clock Rate 값은 56000 사용)
2) PC에 설정될 Default Gateway는 VLAN 별로 할당 가능한 첫 번째 주소를 설정하시오.
나. 라우터 설정
ㆍR1 설정
- Console 접속 암호를 “admin##"로 설정하시오.
- Telnet 접속이 가능하도록 라우터를 설정하고 Telnet 접속 암호를 “admin##"으로 설정하시오.
ㆍISP 설정
- Privilege Mode 접속하기 위해 “admin##”암호를 입력하도록 하시오.
다. 스위치 설정
ㆍ 토폴로지를 참조하여 Switch에 VLAN을 구성하고 각 포트에 VLAN을 할당하시오.
ex) VLAN이 100번일 경우 Fa0/0.100으로 설정
라. Inter-Vlan 설정
ㆍ R1의 Fa0/0 포트에 서브인터페이스(Sub-Interface)를 구성하되 아래 형식에 맞게 구성하시오.
ex) VLAN이 100번일 경우 Fa0/0.100으로 설정
ㆍ Inter-VLAN이 가능하도록 Switch에 트렁크를 설정하시오.
마. 라우팅 설정
ㆍ RIPv2를 사용하여 풀라우팅(Full-Routing)을 하시오.
[풀이]
- IP 설정

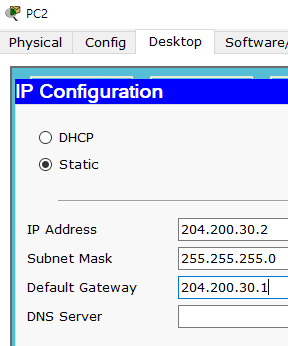

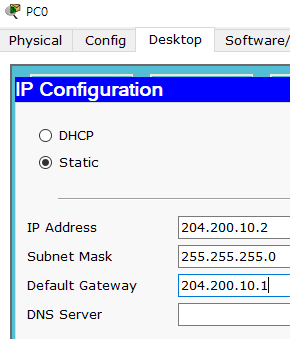

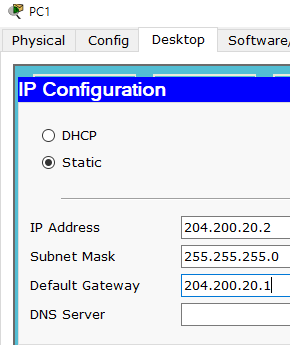

ㆍ주어진 정적 IP, 서브넷마스크, 게이트웨이를 이용해 3대의 PC와 1대의 서버에 할당.
- Switch 설정

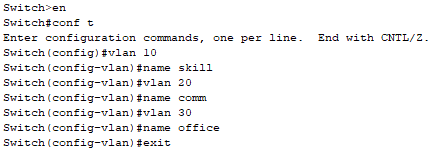

> vlan (number) 명령어를 이용해 VLAN 구성
> name 명령어를 이용해 VLAN 이름 저장
> 각 포트에 VLAN 할당
- R1 설정
ㆍ 접속 설정
> line con 0 >> console 접속 설정
> line vty 0 4 >> Telnet 접속 설정
> pass admin## >> 접속 암호 설정
> login >> 설정 활성화

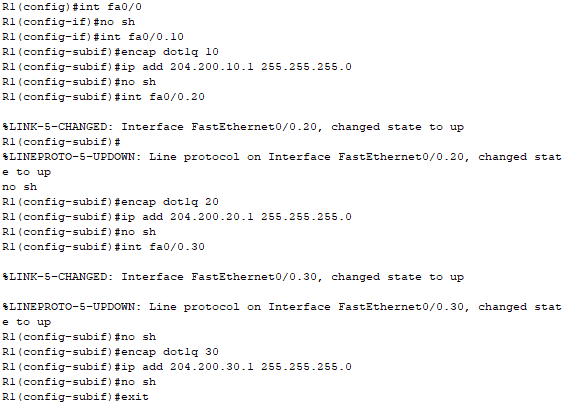

ㆍ Inter-VLAN 설정
ㆍ 시리얼 포트 설정
ㆍ 라우팅 설정
- ISP 설정
ㆍ 접속 설정

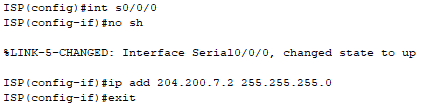

ㆍ 시리얼 포트 설정
ㆍ 포트 설정
ㆍ 라우팅 설정
- 테스트

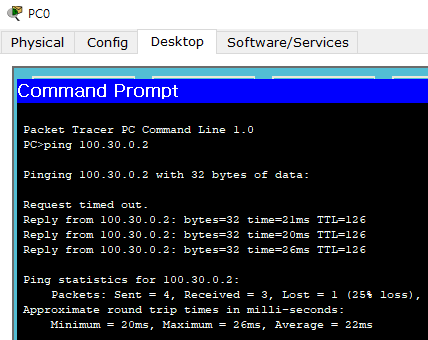

ㆍ Ping Test
ㆍ 최종 구성 화면
