정보기기운용기능사 실기 기출문제 풀이 : 10회
[기출문제]
1.요구사항
가. 주어진 자료(기출유형 10회.pka)를 참고하여 네트워크 구성 작업을 완성하시오.
나. 네트워크를 구성 후 최종 산출물(비번호.pka)을 USB에 저장하여 제출하시오.
2. 작업 내용
가. IP 주소 설정 확인 및 라우팅 설정
ㆍ표와 같이 모든 장치에는 IP 주소가 이미 설정되어 있으므로 수검자는 IP 주소를 설정할 필요가 없음.임의로 IP 주소를 변경하지 마시오.
ㆍR1과 ISP 라우터에 Eigrp(Process-ID는 유효한 값 내에서 수험자 임의로 사용)를 사용하여 Full-routing 을 설정하시오.
나. R1 설정
ㆍ라우터의 이름을 R1으로 변경하시오.
ㆍR1에 연결된 PC0 및 PC1번이 외부 네트워크와 통신을 할 경우, R1의 S0/0/0에 할당된 주소를 이용하도록 PAT를 설정하시오. 이를 위한 ACL번호로 20번을 사용하여야 함.
ㆍR1에연결된 S0/0/0의 Encapsulation 방식을 ppp pap 로 변경하고 사용자 이름은 라우터 이름 암호는 skills를 사용하여 ISP의 s0/0/0과 인증을 수행하시오(ISP와 인증이 이루어져야 맞는 것으로 인정함)
ㆍ잘못 입력된 명령에 대해 라우터가 브로드 케스트 할 수 없도록 설정하시오.
다. ISP 설정
ㆍ라우터의 이름을 ISP로 변경하시오
ㆍServer0만 ISP라우터에 Telnet 접속이 가능하도록 설정하되 반드시 Standard Access- List가 사용되어야 하며 번호는 1번을 사용하시오.(Telnet 접속시 암호는 skills를 사용하여야 함)
ㆍISP에 연결된 s0/0/0의 Encapsulation 방식을 ppp pap 로 변경하고 사용자 이름은 라우터 이름 암호는 skills를 사용하여 R1 s0/0/0과 인증을 수행하시오(R1과 인증이 이루어져야 맞는 것으로 인정함)
라. PC 및 Server 설정
ㆍISP의 Running-config 내용을 Server0의 TFTP서버에 “ISP-confg”이름으로 저장하시오
ㆍPC0 및 Server0를 설정하여 PC0에서 “www.korea.com” 으로 홈페이지 접속이 가능하도록 하시오
마. 아래의 조건을 만족시키는 E-mail 설정을 실시하시오
ㆍ도메인 이름 : korea.com
ㆍPC 0 메일 계정: admin@korea.com , 암호 : skills123
ㆍPC 1 메일 계정: manager@korea.com , 암호 : skills321
ㆍ위의 조건 이외의 조건은 유용한 값 내에서 사용자가 임의로 사용하시오.
ㆍE-mail설정이 끝나면 서로 E-mail을 주고 받을 수 있어야 합니다.
[풀이]

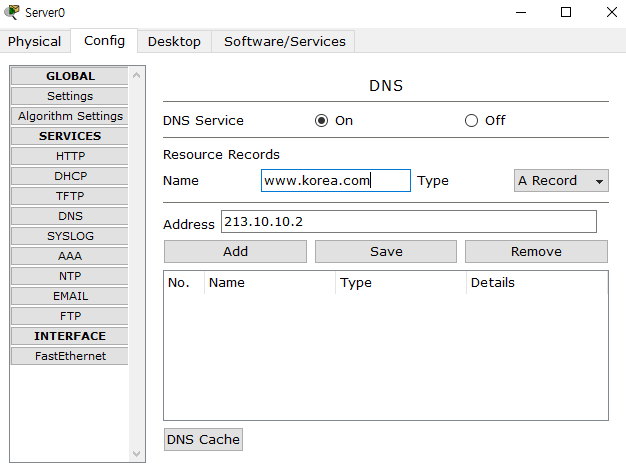

- DNS 설정
ㆍName은 www.korea.com / Adress는 213.10.10.2 (Server IP 주소)
- E-Mail 설정

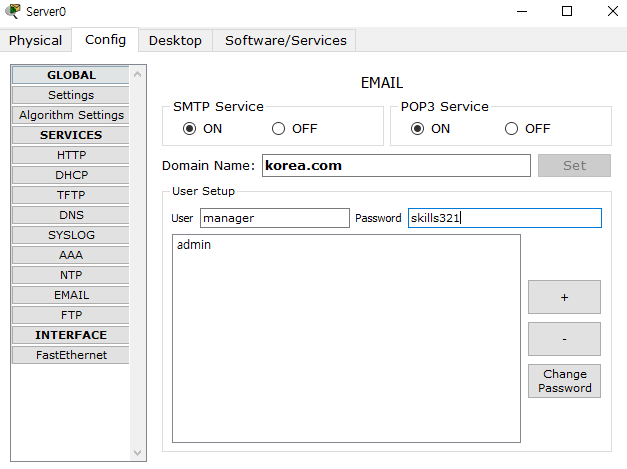

- 서버 설정
ㆍDomain Name은 korea.com 입력후 Set / User Setup은 계정들 입력

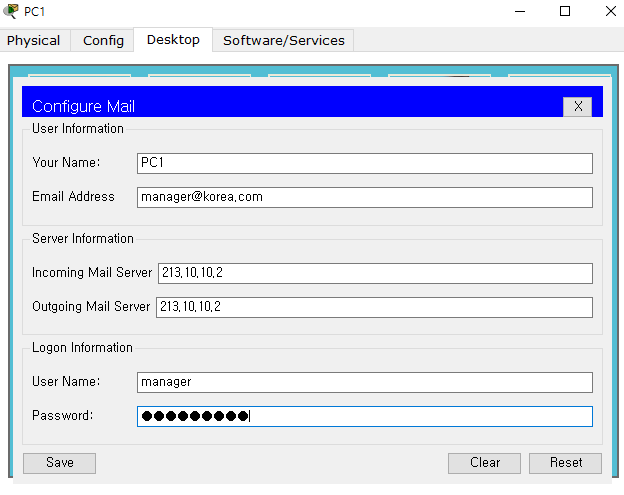

- 각 PC 설정

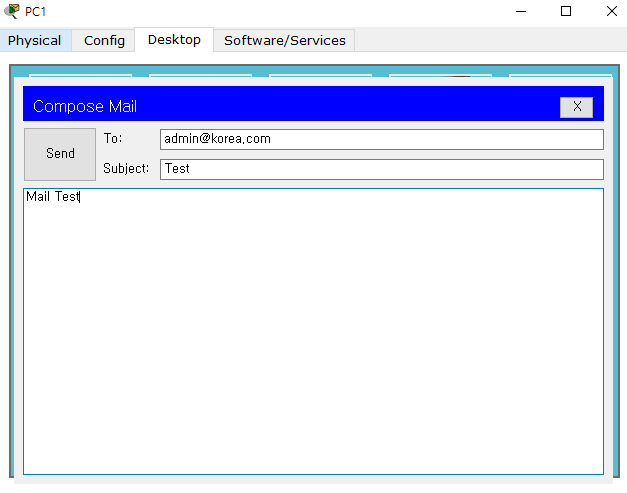

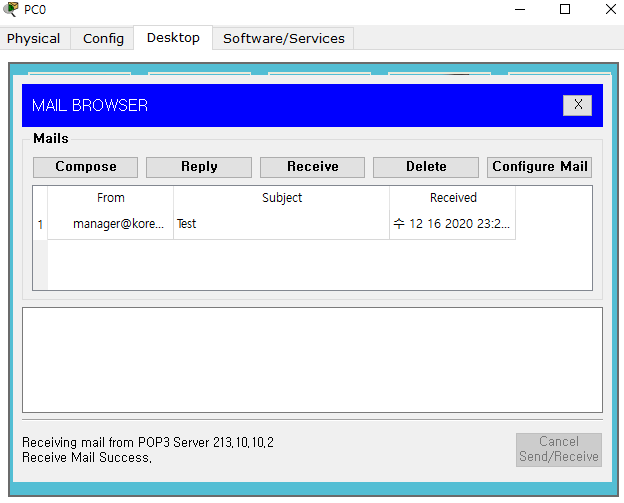

- 이메일 전송 테스트
- Switch0 설정
ㆍ문제에서 주어진 것이 없으므로 별도의 설정 필요 없음
- R1 설정
ㆍ 호스트 이름 설정
ㆍ 라우팅 설정 (Eigrp)
ㆍrou eigrp (임의 번호)
ㆍnetwork (인접한 네트워크 주소) (와일드 카드)

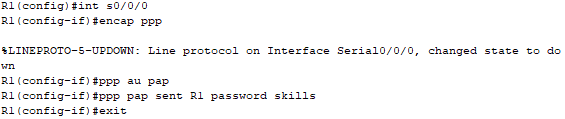

ㆍ 라우터 PPP-PAP 설정
ㆍusername (상대방 아이디) password (상대방 패스워드)
ㆍencap ppp : WAN 구간 캡슐화 방식을 PPP 프로토콜 설정
ㆍppp au ppp : ppp 인증방식을 pap로 설정
ㆍppp pap sent (현재 라우터 장비 이름) passwod (PW)

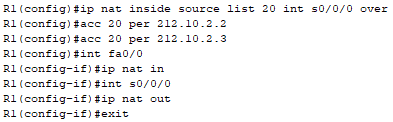

ㆍ PAT 설정
ㆍip nat inside source list (ACL번호) int s0/0/0 over : ACL 번호 조건으로 IP는 s0/0/0 포트 주소를 이용하도록 설정
ㆍACL으로 허용하는 IP 설정
ㆍip nat in/out : 내부/외부 인터페이스 설정
- ISP 설정
ㆍ 호스트 이름 설정
ㆍ 표준 ACL 사용설정
ㆍ 라우팅 설정
ㆍrou eigrp (임의 번호)
ㆍnetwork (인접한 네트워크 주소) area (임의 ID)
ㆍ 라우터 PPP-PAP 설정
ㆍusername (상대방 아이디) password (상대방 패스워드)
ㆍencap ppp : WAN 구간 캡슐화 방식을 PPP 프로토콜 설정
ㆍppp au ppp : ppp 인증방식을 pap로 설정
ㆍppp pap sent (현재 라우터 장비 이름) passwod (PW)

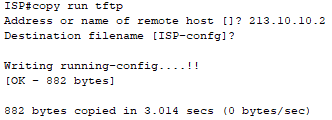

ㆍ 백업 설정
ㆍcopy run tftp : tftp 서버로 백업 (config 모드가 아닌 운영자 모드에서 입력)
ㆍtftp 서버 주소 입력
- 테스트

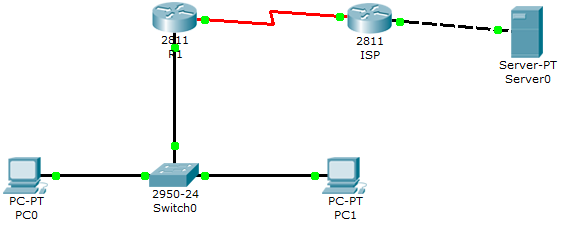

ㆍ 최종 구성 화면
