정보기기운용기능사 실기 기출문제 풀이 : 11회
[기출문제]
1.요구사항

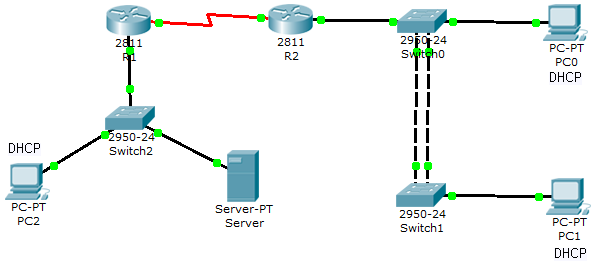

가. 주어진 자료(기출유형 11회.pka)를 참고하여 네트워크 구성 작업을 완성하시오.
나. 네트워크를 구성 후 최종 산출물(비번호.pka)을 USB에 저장하여 제출하시오.
2. 작업 내용
가. R1 설정
ㆍ라우터의 이름을 R1으로 변경하시오
ㆍIP와 주소 설정 : R1 라우터에 이미 설정된 주소와 서브넷마스크를 참조하여 2개의 서브넷으로 나누어 사용하며 원래 입력된 값은 삭제 합니다.
- 첫 번째 서브넷은 PC2에 할당합니다.
- PC2의 IP는 첫 번째 서브넷의 할당 가능한 첫 번째 주소를 사용하고,게이트웨이 주소는 할당 가능한 마지막 주소를 사용하시오.
- 두 번째 서브넷은 Server에 할당합니다.
- Server의 IP는 두 번째 서브넷의 할당 가능한 첫 번째 주소를 사용하고,게이트웨이 주소는 할당 가능한 마지막 주소를 사용하시오.
- R1 [Se0/0/0] 172.16.0.1/30
나. R2 설정
ㆍ라우터의 이름을 ISP으로 변경하시오
ㆍIP와 주소 설정 : R2 라우터에 이미 설정된 주소와 서브넷마스크를 참조하여 4개의 서브넷으로 나누어 사용하며 원래 입력된 값은 삭제 합니다.
- 첫 번째 서브넷은 PC0에 할당합니다.
- PC0의 IP는 첫 번째 서브넷의 할당 가능한 첫 번째 주소를 사용하고,게이트웨이 주소는 할당 가능한 마지막 주소를 사용하시오.
- 두 번째 서브넷은 PC1에 할당합니다.
- PC1의 IP는 두 번째 서브넷의 할당 가능한 첫 번째 주소를 사용하고,게이트웨이 주소는 할당 가능한 마지막 주소를 사용하시오.
- R2 [Se0/0/0] 172.16.0.2/30
나. R1 설정
ㆍ라우터의 이름을 R1으로 변경하시오.
ㆍR1에 연결된 PC0 및 PC1번이 외부 네트워크와 통신을 할 경우, R1의 S0/0/0에 할당된 주소를 이용하도록 PAT를 설정하시오. 이를 위한 ACL번호로 20번을 사용하여야 함.
ㆍR1에연결된 S0/0/0의 Encapsulation 방식을 ppp pap 로 변경하고 사용자 이름은 라우터 이름 암호는 skills를 사용하여 ISP의 s0/0/0과 인증을 수행하시오(ISP와 인증이 이루어져야 맞는 것으로 인정함)
ㆍ잘못 입력된 명령에 대해 라우터가 브로드 케스트 할 수 없도록 설정하시오.
다. R1,R2에 콘솔 접속시 radius 계정으로 연결하시오
ㆍ시스템 설정 : 라우터 콘솔 접속시 radius 계정으로 연결하시오
ㆍUsername : master
ㆍSecret : skills
ㆍ포트:1645
라. PC2만 라우터 R1에 원격접속될 수 있도록 설정하시오(Telnet 접속시 암호는 “admin##"으로 설정하시오)
마. DHCP 전달(Relay)
ㆍ서버에 이미 DHCP 서비스가 설정되어 있고 각 PC가 Router를 통하여 주소를 동적으로 할당 받도록 설정하시오.(서버는 이미 IP주소 및 DHCP가 설정되어 있음).
바. VLAN
ㆍVLAN 할당
- 표를 참고하여 S1에 VLAN을 구성하시오.
ㆍInter-Vlan 구성
- R1과 R2의 Fa0/0 포트에 서브인터페이스(Sub-Interface)를 구성하시오. 서브 인터페이스 이름은 각 VLAN의 ID 값을 사용하고 위 『나 IP 주소 및 장치 설정 → IP 주소 할당』 항의 표를 참고하여 IP 주소를 설정하시오(예. “VLAN 100"의 서브인터페이스 이름은 ”Fa0/0.100“으로 구성).
- VLAN 통신을 위하여 각 서브인터페이스에 IEEE 802.1q 프로토콜을 적용하시오.
- R1,R2의 Fa0/0 포트와 Switch0,Switch1에서 모든 VLAN Data가 전송되도록 설정하시오.
- Switch2 트렁크 할때 VLAN 10,20만 Data가 전송되도록 설정하시오.
- Switch0과 Switch1에 LACP를 구성하시오.
라. 라우터 R1과 R2에 RIPv2를 사용하여 풀라우팅(Full-Routing)을 하시오.
[풀이]
- Switch2 설정
ㆍname 명령어를 이용해 VLAN 이름 저장.
ㆍ각 포트에 VLAN 번호 설정.
ㆍ포트에 Trunk 설정
ㆍsw trunk allow vlan 10, 20 >> vlan 10, 20만 데이터가 전송되도록 설정
- Switch0 설정
ㆍvlan (number) 명령어를 이용해 VLAN 구성.
ㆍlacp 구성이므로, 아래쪽 스위치 Switch1 VLAN인 VLAN 10도 Switch0에서 구성해준다.
ㆍname 명령어를 이용해 VLAN 이름 저장.
ㆍ포트에 VLAN 번호 설정.
ㆍ포트 두 개로 연결되어 있으므로 범위로 설정

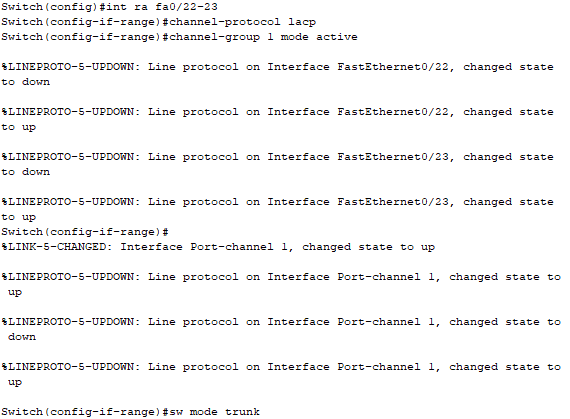

ㆍchannel-protocol lacp : lacp 프로토콜 적용
ㆍchannel-group 1 mode active : 채널 그룹을 1개로 활성화
ㆍ포트에 Trunk 설정
- Switch1 설정
ㆍSwitch1에서 구성한 VLAN 10을 포트에 설정
ㆍVLAN 번호 설정 존재하지 않는 메시지가 나오면 다시 입력하면 된다.
ㆍ포트 두 개로 연결되어 있으므로 범위로 설정
ㆍchannel-protocol lacp : lacp 프로토콜 적용
ㆍchannel-group 1 mode active : 채널 그룹을 1개로 활성화
ㆍ포트에 Trunk 설정
- R1 설정
ㆍ 호스트 이름 설정

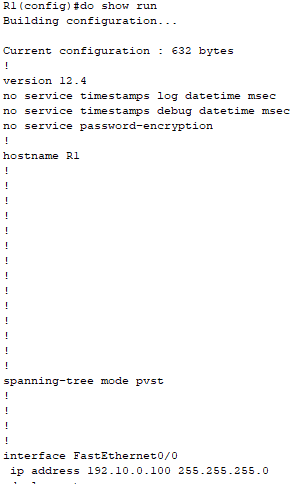

ㆍ 라우터에 설정된 기존 주소 확인
ㆍinterface FastEthernet0/0에 기존에 설정된 IP : 192.10.0.0/24
ㆍ2개의 서브넷으로 나누므로, 기존의 서브넷마스크는 255.255.255.0에서 255.255.255.128로 변경
ㆍ따라서 첫 번째 서브넷의 범위는 192.10.0.0 ~ 192.10.0.127
ㆍ두 번째 서브넷의 범위는 192.10.0.128~ 192.10.0.255
ㆍServer의 IP는 192.10.0.129로 설정되어 있는 것을 알 수 있음
ㆍ원래 입력되어 있던 값 삭제 및 활성화
ㆍ Inter-VLAN 및 DHCP 설정
ㆍ포트 활성화, dot1Q 프로토콜 적용 및 ip help 명령어를 통한 DHCP 설정
ㆍ 시리얼 포트 설정
ㆍ포트 활성화, 라우터 IP 설정 및 clock rate 속도 설정
ㆍ 라우팅 설정 (RIPv2)
ㆍrou rip
ㆍv 2 : RIP 버전 2 명시
ㆍnetwork (인접한 네트워크 주소)
ㆍ Radius 인증 AAA 설정

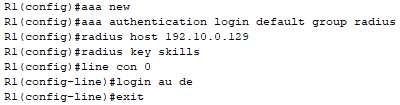

ㆍaaa new >> aaa 서버 작동
ㆍaaa authentication login default group radius >> 로그인 인증 설정
ㆍradius host 192.10.0.129 >> 서버 주소 설정
ㆍradius key skills >> 키값 설정
ㆍlogin au de >> 설정한 인증 설정 적용
ㆍ 표준 ACL 설정
ㆍTelnet 접속 시 인증 암호 설정
ㆍacc 1 in >> Telnet ACL 설정 인증
- R2 설정
ㆍ 호스트 이름 설정
ㆍ 라우터에 설정된 기존 주소 확인
ㆍinterface FastEthernet0/0에 기존에 설정된 IP : 10.0.0.0/9
ㆍ4개의 서브넷으로 나누므로, 기존의 서브넷마스크는 255.128.0.0에서 255.224.0.0로 변경
ㆍ따라서 첫 번째 서브넷의 범위는 10.0.0.0 ~ 10.31.255.255
ㆍ두 번째 서브넷의 범위는 10.32.0.0 ~ 10.63.255.255
ㆍ세 번째 서브넷의 범위는 10.64.0.0 ~ 10.95.255.255
ㆍ네 번째 서브넷의 범위는 10.96.0.0 ~ 10.128.255.255
ㆍ원래 입력되어 있던 값 삭제 및 활성화

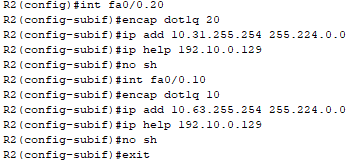

ㆍ Inter-VLAN 및 DHCP 설정
ㆍ포트 활성화, dot1Q 프로토콜 적용 및 ip help 명령어를 통한 DHCP 설정
ㆍ 시리얼 포트 설정
ㆍ포트 활성화, 라우터 IP 설정 및 clock rate 속도 설정
ㆍ 라우팅 설정 (RIPv2)
ㆍrou rip
ㆍv 2 : RIP 버전 2 명시
ㆍnetwork (인접한 네트워크 주소)

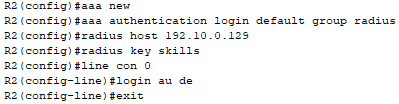

ㆍ Radius 인증 AAA 설정
ㆍaaa new >> aaa 서버 작동
ㆍaaa authentication login default group radius >> 로그인 인증 설정
ㆍradius host 192.10.0.129 >> 서버 주소 설정
ㆍradius key skills >> 키값 설정
ㆍlogin au de >> 설정한 인증 설정 적용
- 테스트

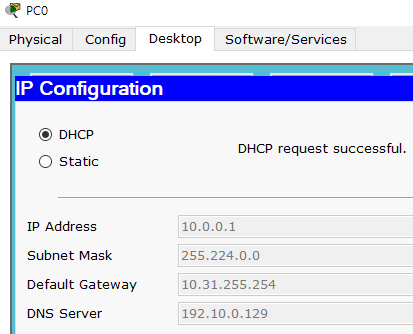

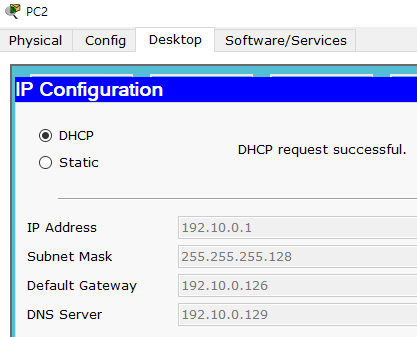

ㆍ DHCP 할당 확인
ㆍ 최종 구성 화면
